Vérifications de sécurité structurelle avec le Profometer PM8000 Pro
Le Profometer PM8000 Pro est un appareil qui localise les barres d’armature dans le béton, évitant ainsi la nécessité de percer les murs pour inspection. Il mesure le diamètre des barres et l’épaisseur du béton avec une grande précision.
Le projet consiste à transformer les données brutes du dispositif en visualisations et statistiques utiles dans l’application, avec un flux de travail permettant un accès facile à différents formats. Ce projet complexe nécessite une expertise approfondie pour répondre aux besoins des clients. Voir le site web
-
Early-mid stage product development, user interviews, usability testing, interaction design, data visualisation, UI design Apple iPad OS
-
Sandra (UX research and design strategist; head of UX), Jacquelyn (UX research and design), Andrew (programmer)

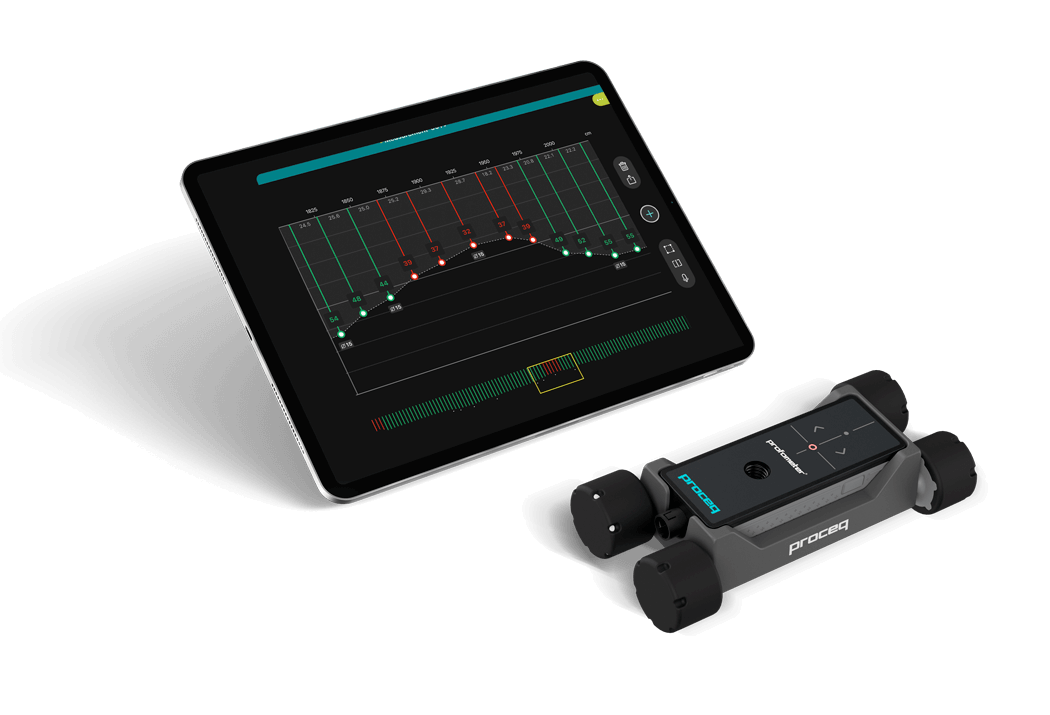

Comment les inspecteurs utiliseraient l’appareil et l’application sur le terrain. L’appareil est sans fil et l’iPad est fixé à un harnais
Déterminer l’épaisseur du revêtement en ciment et le diamètre des barres d’armature en une seule analyse
Les bâtiments en barres d’armature et ciment sont exposés aux intempéries. L’appareil permet de scanner les murs et de visualiser les données sur l’application Proceq.
Scénario : Un inspecteur doit vérifier une partie d’un bâtiment historique suspectée de dommages structurels. Il effectue un scan sur site et utilise les données pour créer un rapport, avec les prochaines étapes recommandées.
Visualisation des données pour indiquer si l’épaisseur du revêtement en ciment est suffisante ou non
Cette visualisation est appelée scan linéaire. La collecte des données de scan linéaire permet aux utilisateurs d’obtenir une vue d’ensemble de l’état des barres d’armature et du ciment
Début d’un scan linéaire — les utilisateurs commencent avec un état vide

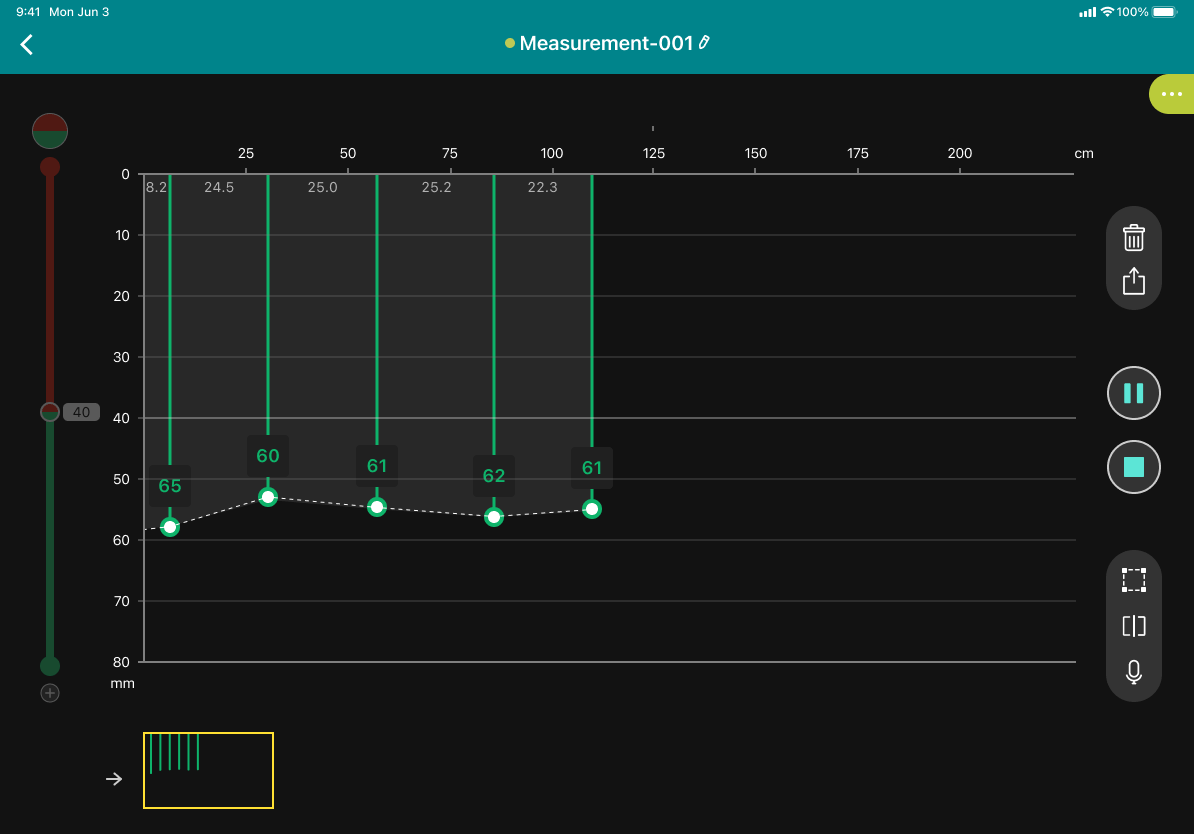

État où l’appareil commence à scanner et à recevoir des données

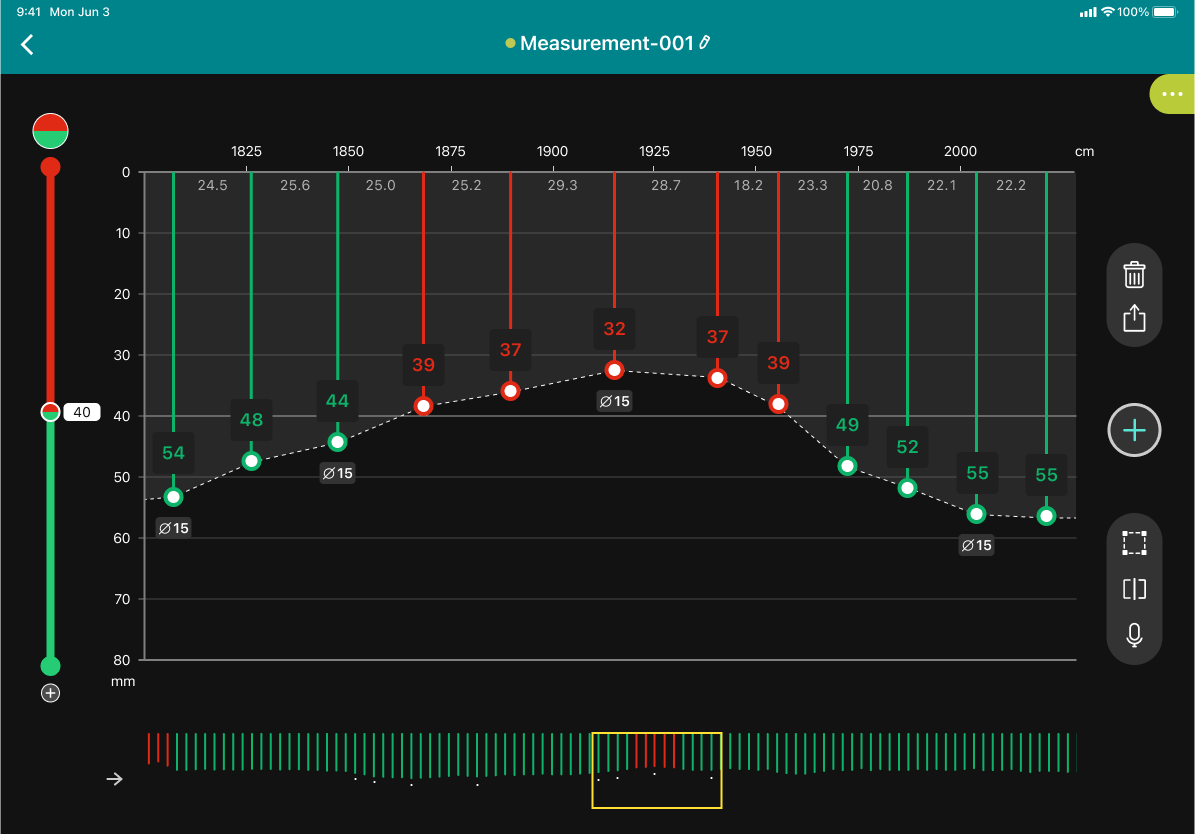

Scan terminé — les utilisateurs peuvent définir un seuil (en dessous du seuil, la zone est rouge), ce qui indique une zone préoccupante

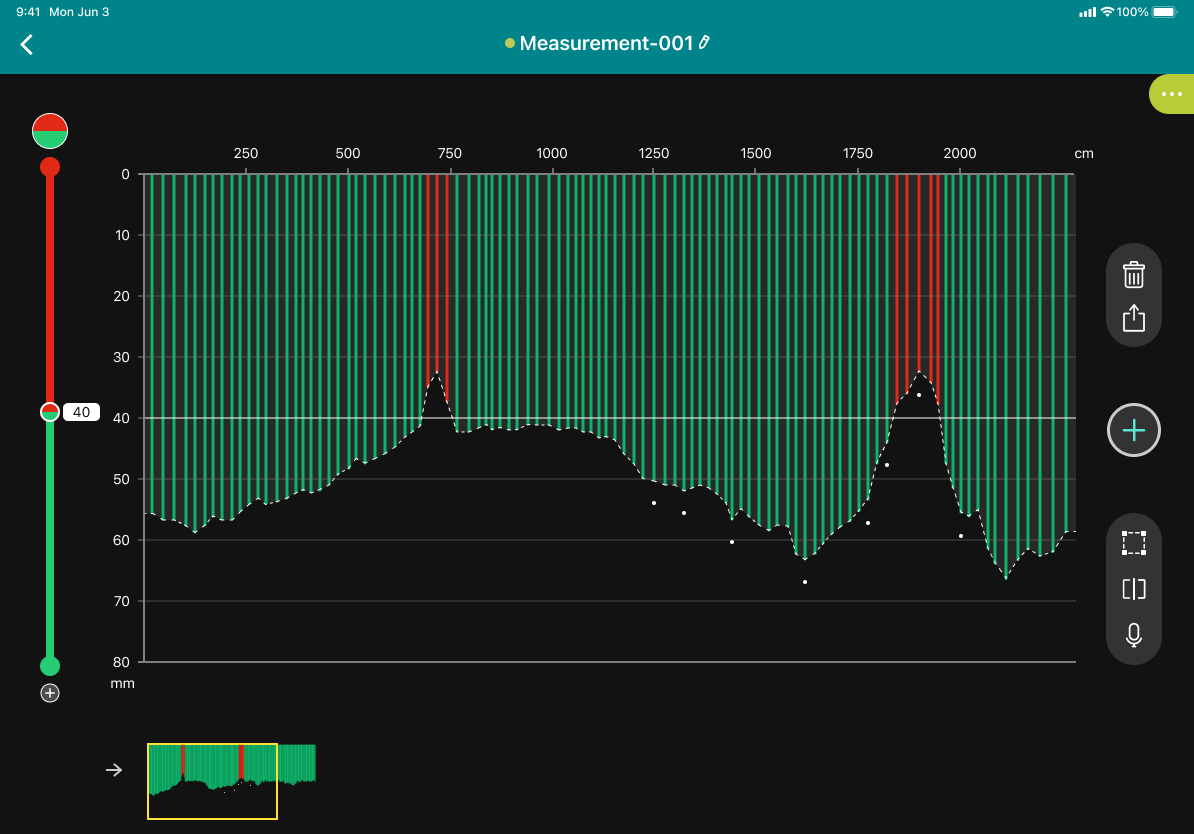

Utiliser deux doigts pour pincer ou écarter permet d’afficher plus/moins de données
Faire glisser l’écran vers le haut avec deux doigts révèle les données de force du signal
Faire glisser l’écran vers le haut avec deux doigts sur l’écran de force du signal révèle les données statistiques”
Modifier les données du scan linéaire après la fin du scan
Les utilisateurs peuvent modifier les données après le scan en fonction de plusieurs scénarios : par exemple, une anomalie ou un objet dans le mur rendant les points de données dans cette zone inutilisables.
Les points de données rouges indiquent une faible couverture, ce qui est généralement préoccupant

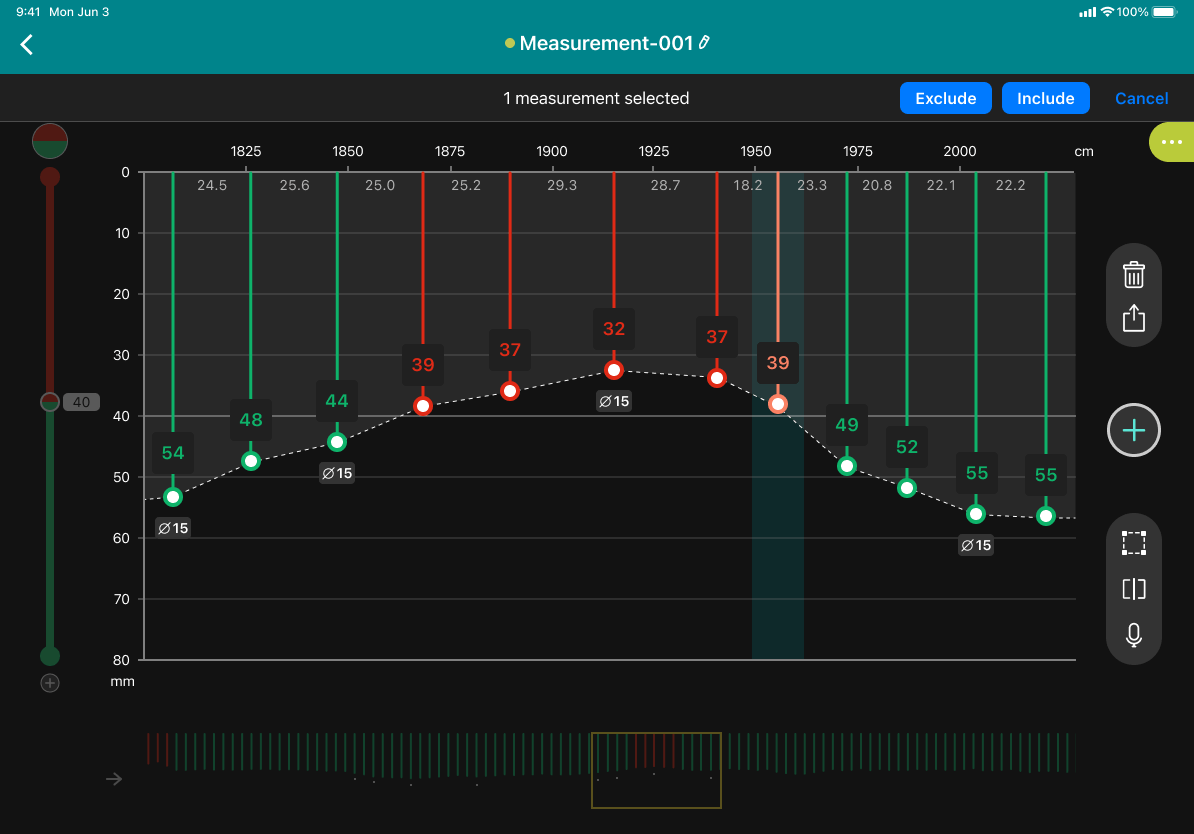

Les utilisateurs peuvent appuyer pour sélectionner un point de données à exclure de l’ensemble de données (par exemple, en raison d’une anomalie dans cette zone)

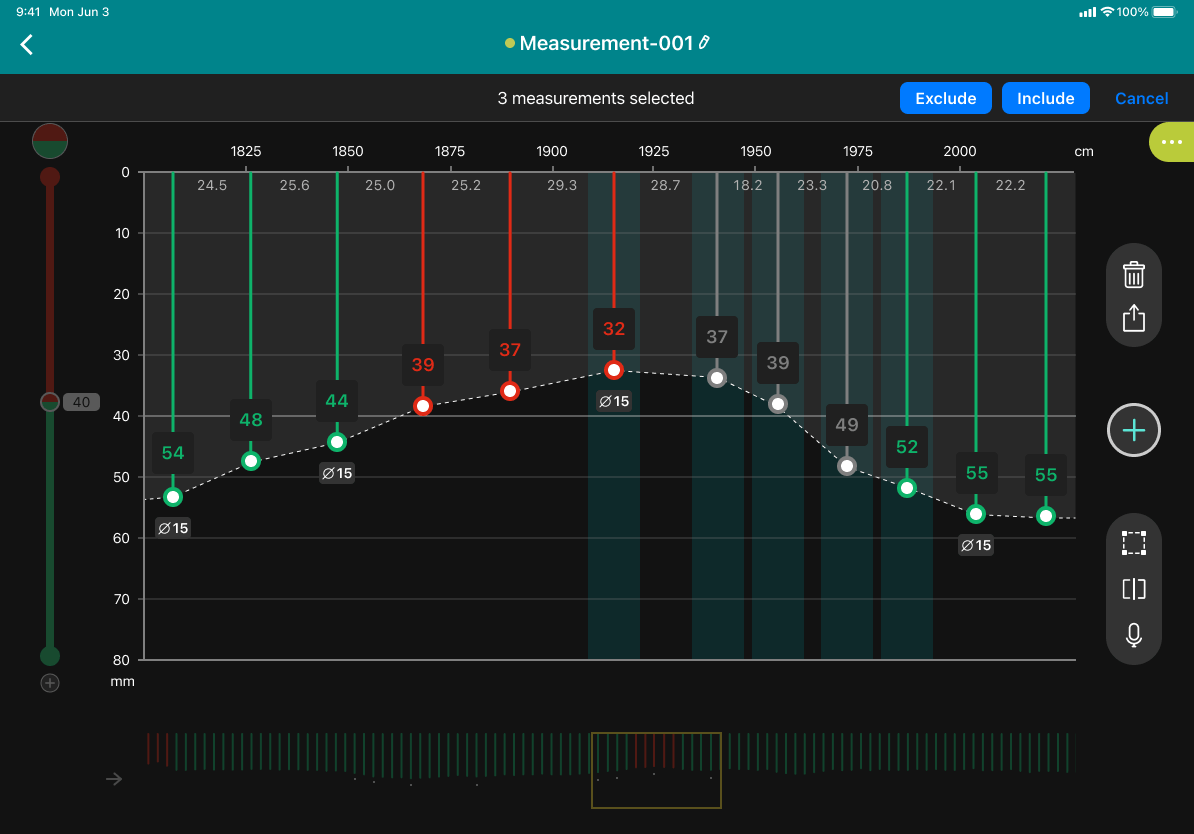

Les utilisateurs peuvent appuyer pour sélectionner plusieurs points de données du scan linéaire afin de les exclure de l’ensemble de données
Les points de données exclus sont colorés en gris et ne seront pas affichés dans l’ensemble de données ou les statistiques
Les utilisateurs peuvent répéter cette action pour d’autres points de données
Vérification de la force du signal pour les scans linéaires
Consulter la force du signal permet aux utilisateurs de déterminer si un point de données est précis ou non.

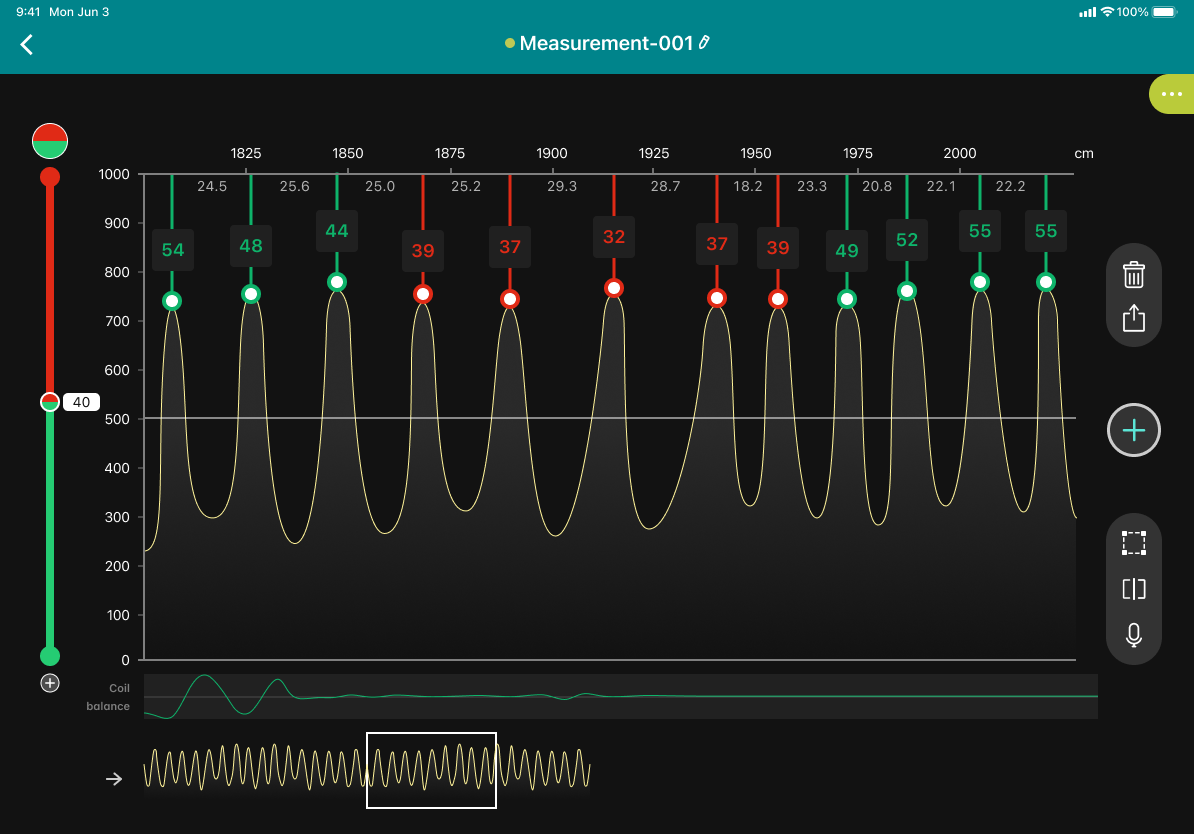

État de révision du scan linéaire — en balayant vers le haut avec deux doigts sur cet écran, les données de force du signal s’affichent ensuite
Les données de force du signal aident l’utilisateur à déterminer si un point de données est une anomalie
Les utilisateurs peuvent appuyer pour sélectionner des points de données à exclure de l’ensemble de données ou à les réintégrer
Révision des données statistiques dans les scans linéaires
La visualisation des données statistiques permet aux inspecteurs de vérifier les moyennes statistiques, ainsi que les valeurs minimales et maximales
En balayant vers le haut avec deux doigts dans l’état de révision de la force du signal, les données statistiques apparaissent

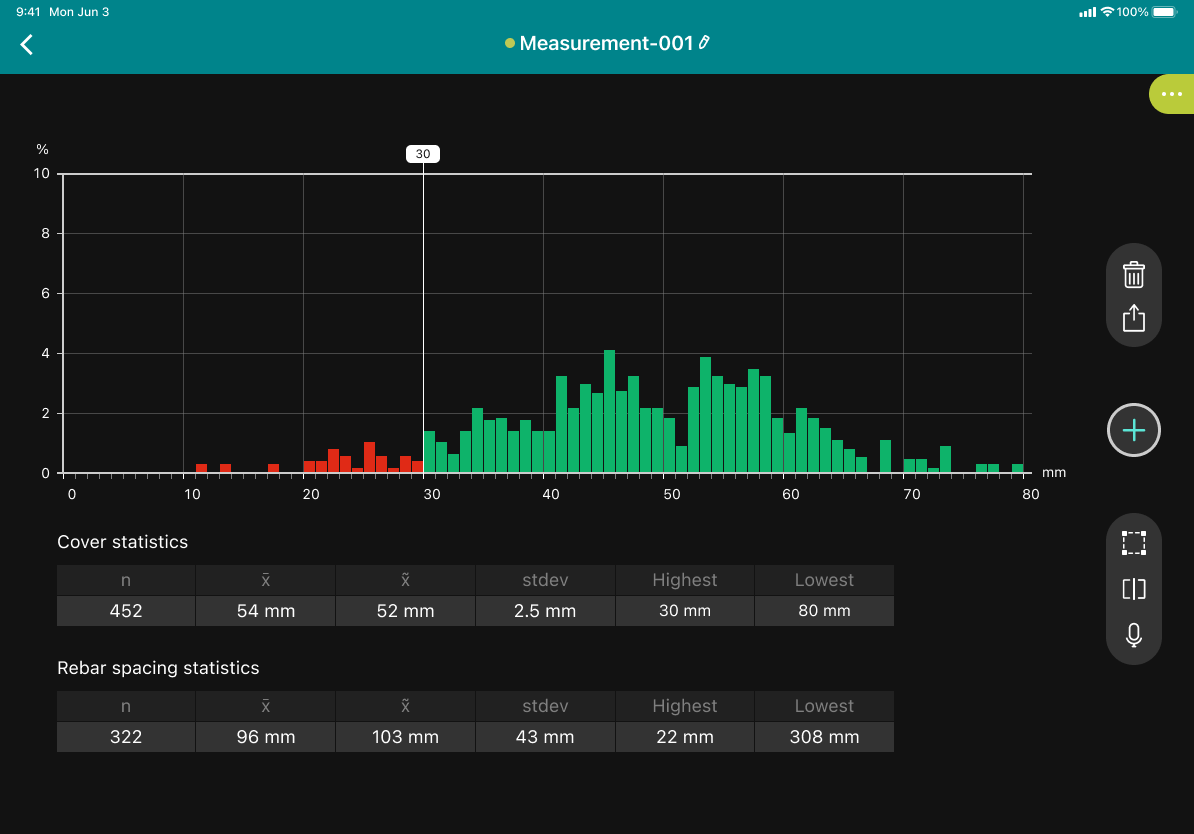

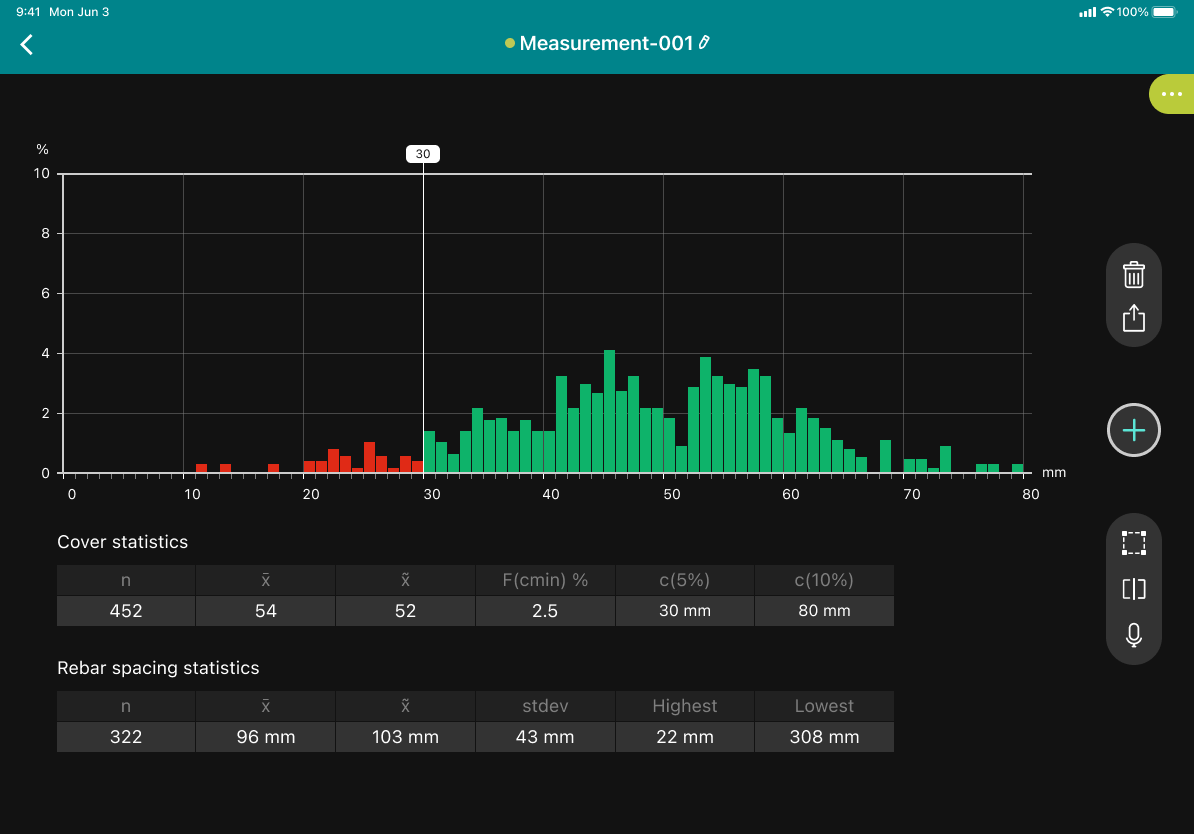

Les statistiques permettent aux utilisateurs de connaître les moyennes statistiques ainsi que les valeurs min/max

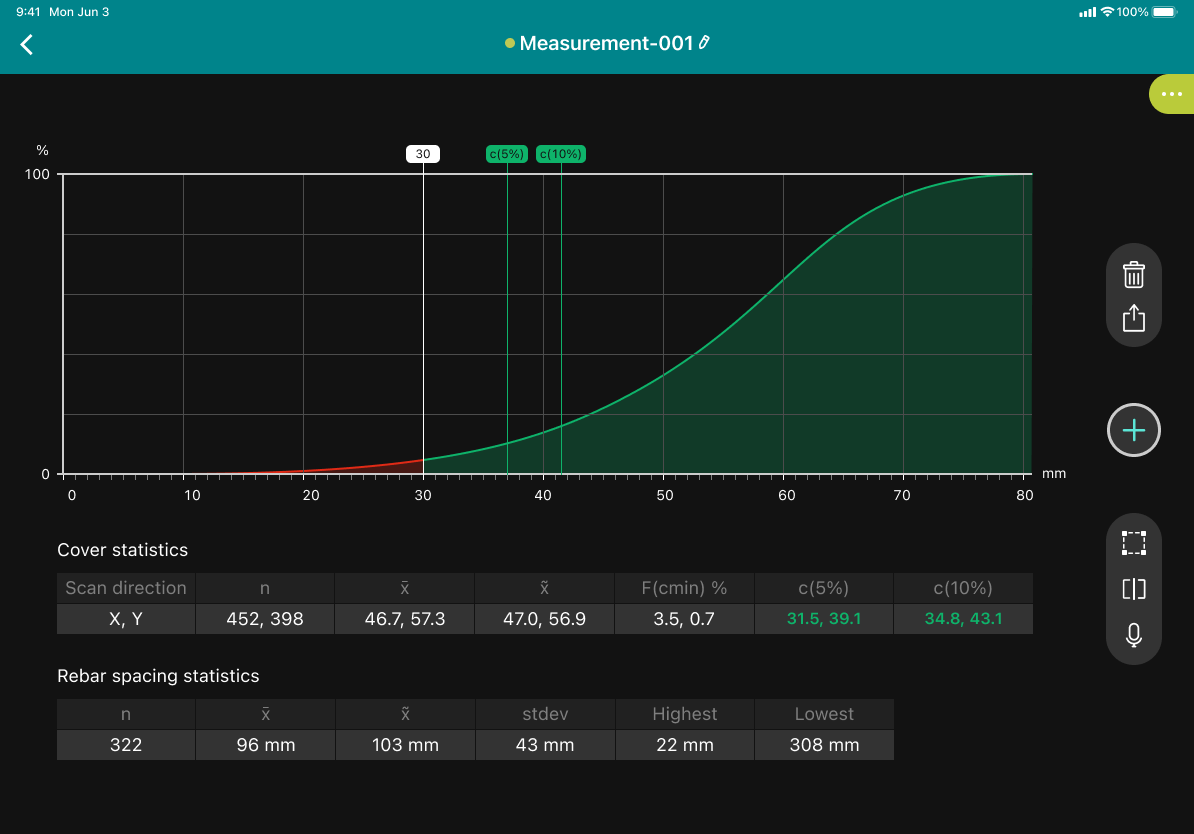

En balayant à nouveau vers le haut avec deux doigts, les statistiques sont affichées sous forme de courbe cumulative
Réaliser un scan de surface
Les scans linéaires se font horizontalement, tandis que les scans de surface se font à la fois horizontalement et verticalement. Ils offrent une vue plus large et plus complète de l’état du site et disposent de plus de réglages qu’un scan linéaire.

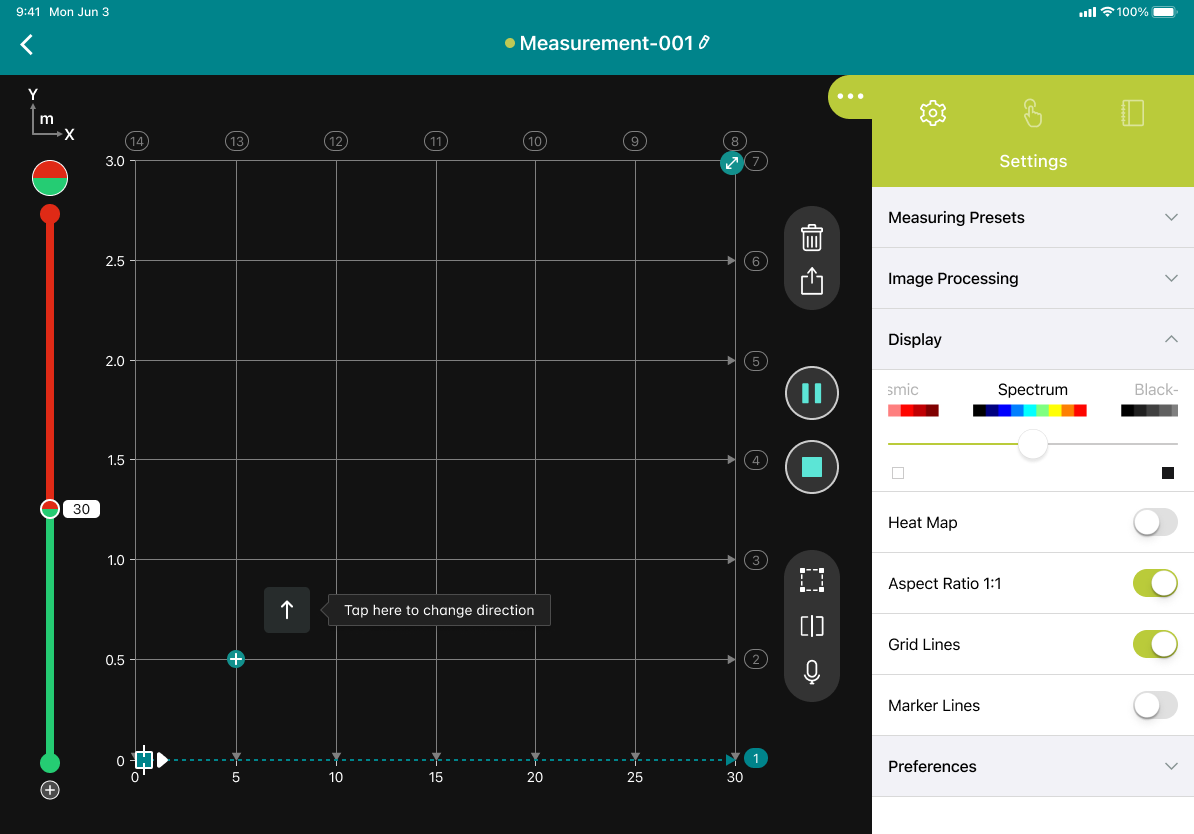

Dans le mode scan de surface, les utilisateurs ne peuvent pas continuer sans définir des paramètres comme l’espacement des lignes
Une fois la valeur de l’espacement des lignes entrée, les utilisateurs peuvent commencer à scanner la surface horizontalement et verticalement

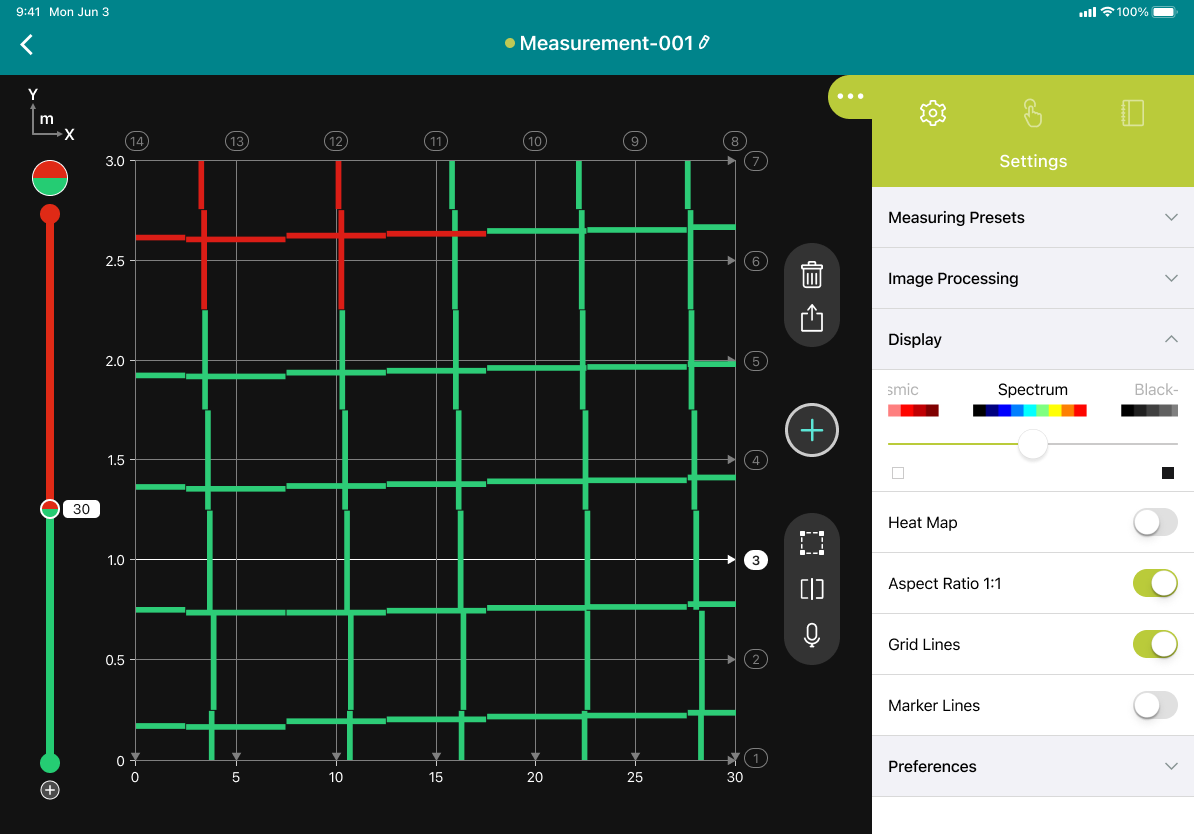

Un scan de surface terminé
Les utilisateurs peuvent activer le mode carte thermique, qui visualise l’état de l’épaisseur du ciment de la zone scannée
L’ajout de valeurs de seuil permet aux utilisateurs de voir les valeurs plus élevées ou plus faibles en nuances de rouge ou de vert

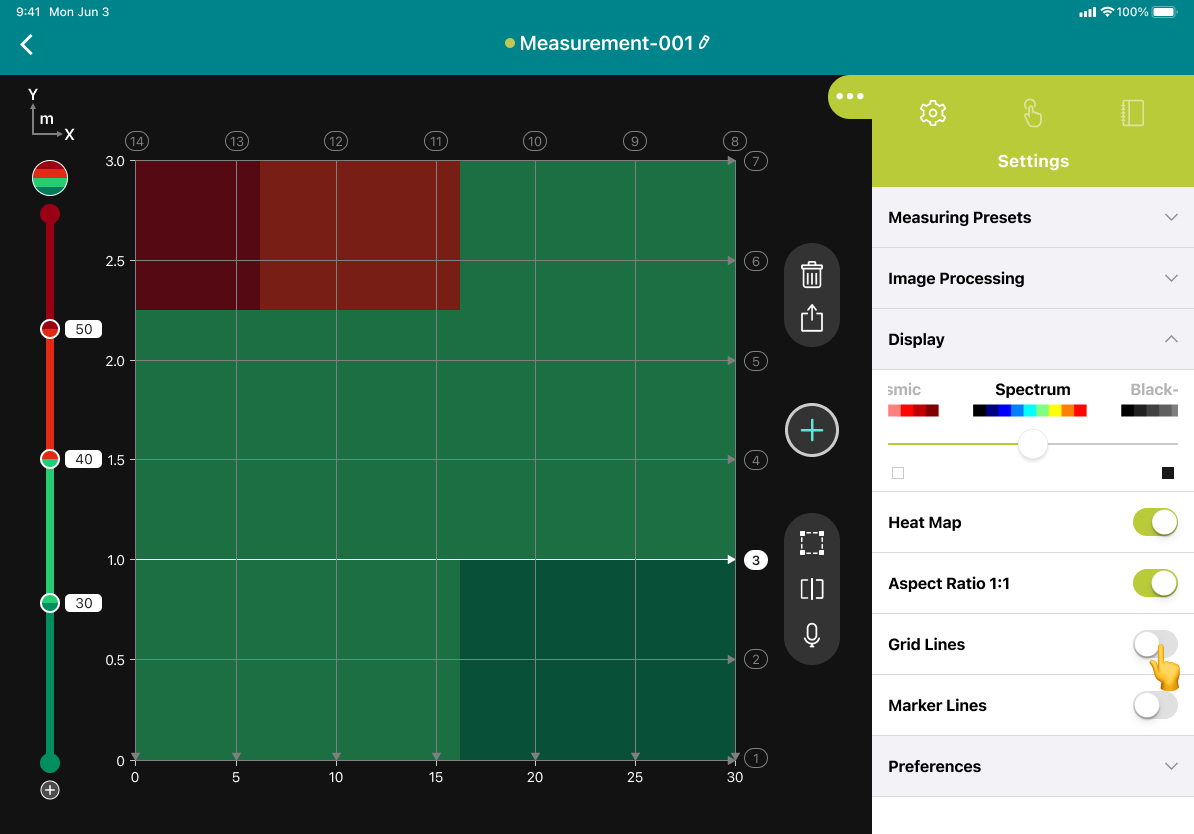

Les lignes de la grille peuvent être désactivées pour ne laisser que la carte thermique visualisée
Sélectionner, modifier et interagir avec des points de données spécifiques dans un scan de surface
Lors de nos tests d’utilisabilité, il a été révélé que nos utilisateurs ont parfois besoin d’exporter et d’utiliser des scans d’une seule direction ou d’une région spécifique pour leurs rapports d’inspection. Voici une interaction proposée avec un scan de surface terminé où les utilisateurs choisissent des points de données spécifiques à exporter.

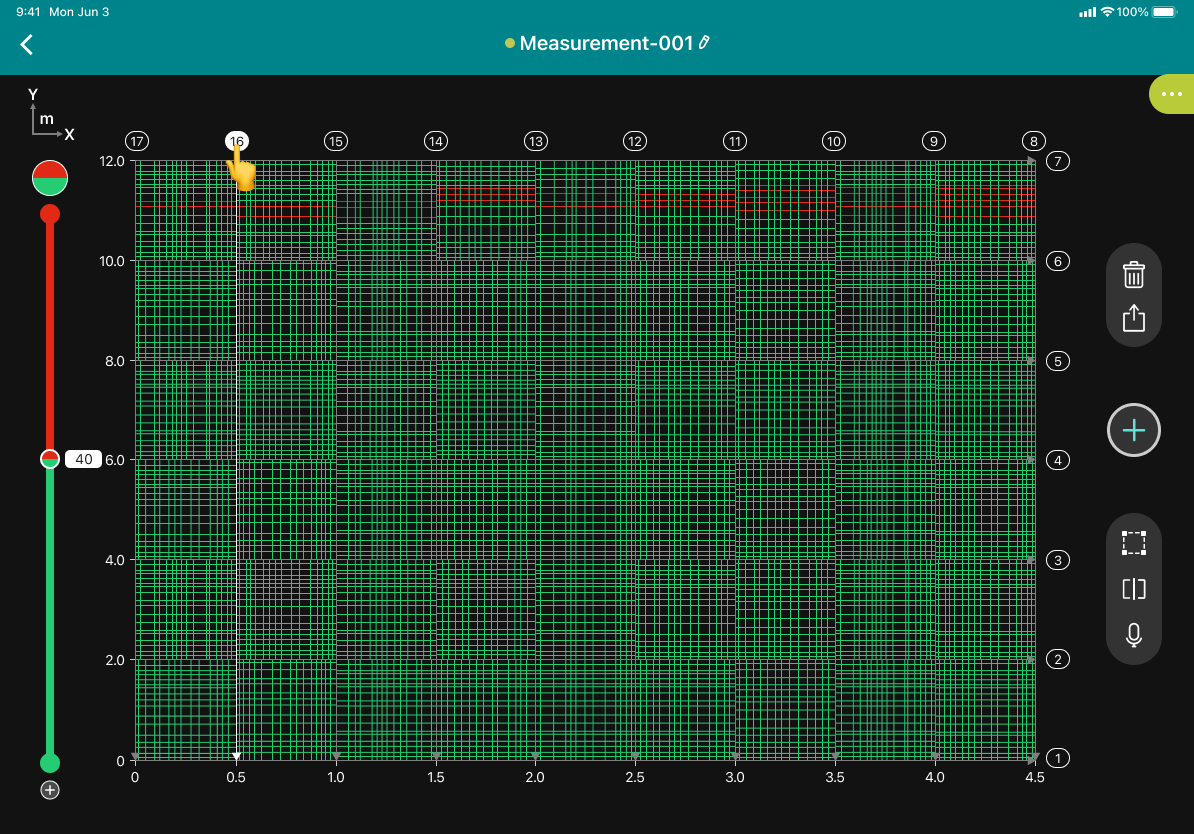

Un scan de surface avec un grand nombre de points de données. Les utilisateurs peuvent appuyer sur le numéro du scan sur les axes X ou Y pour le sélectionner

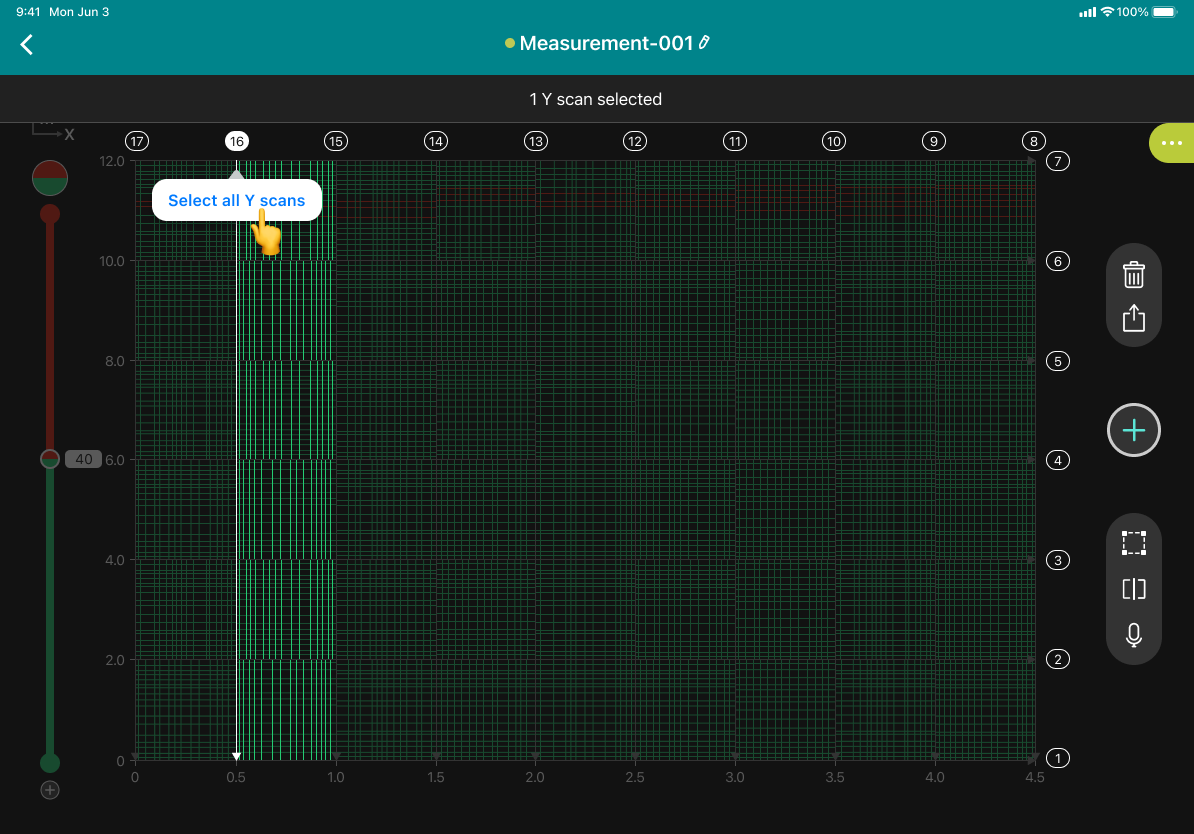

La sélection de points de données individuels permet d’afficher l’option de sélectionner tous les scans dans cette direction.
Tous les scans de la direction Y sont sélectionnés, avec une option pour les désélectionner tous
Création de distance de saut
La création de distance de saut est nécessaire dans les situations où l’utilisateur doit scanner des surfaces avec des objets saillants qui ne peuvent pas être retirés, tels que des éléments décoratifs ou des piliers, car les données ne refléteront pas correctement l’épaisseur du béton.
Réalisation d’un scan de zone
Appuyer sur le curseur de la sonde active le mode distance de saut
L’option pour sélectionner la distance de saut apparaît

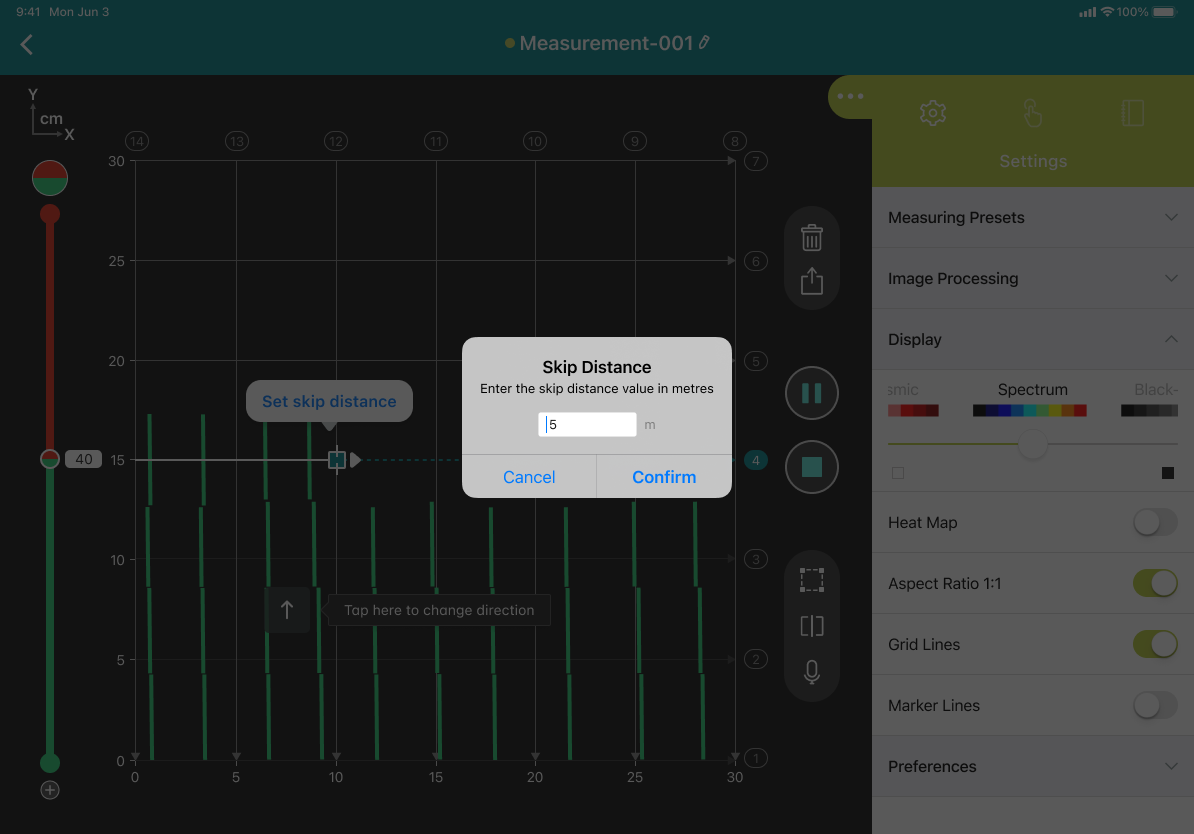

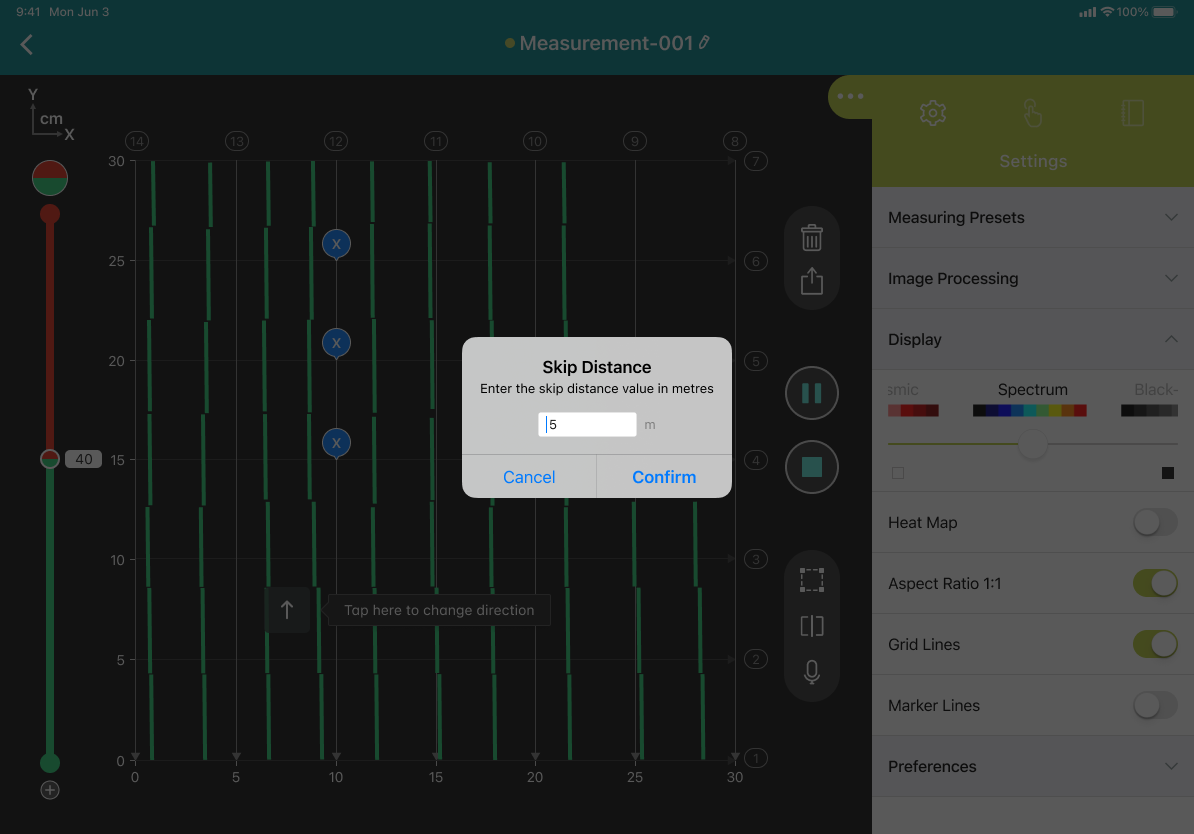

Une fenêtre contextuelle s’ouvre pour permettre à l’utilisateur de définir la largeur de la distance à sauter (par exemple, si l’objet est un pilier de 50 cm, il faut entrer 0,5 m)
Ici, l’utilisateur a sauté 50 cm sur l’axe X pour les points de données 4, 5, 6 et 7.
L’utilisateur peut définir la valeur de la distance de saut à 0 s’il ne l’a pas mesurée au préalable, et le saut sera visible à la fin du scan de l’axe X
Appuyer sur les marqueurs de saut X (en bleu) ouvre la fenêtre pour entrer la valeur par la suite

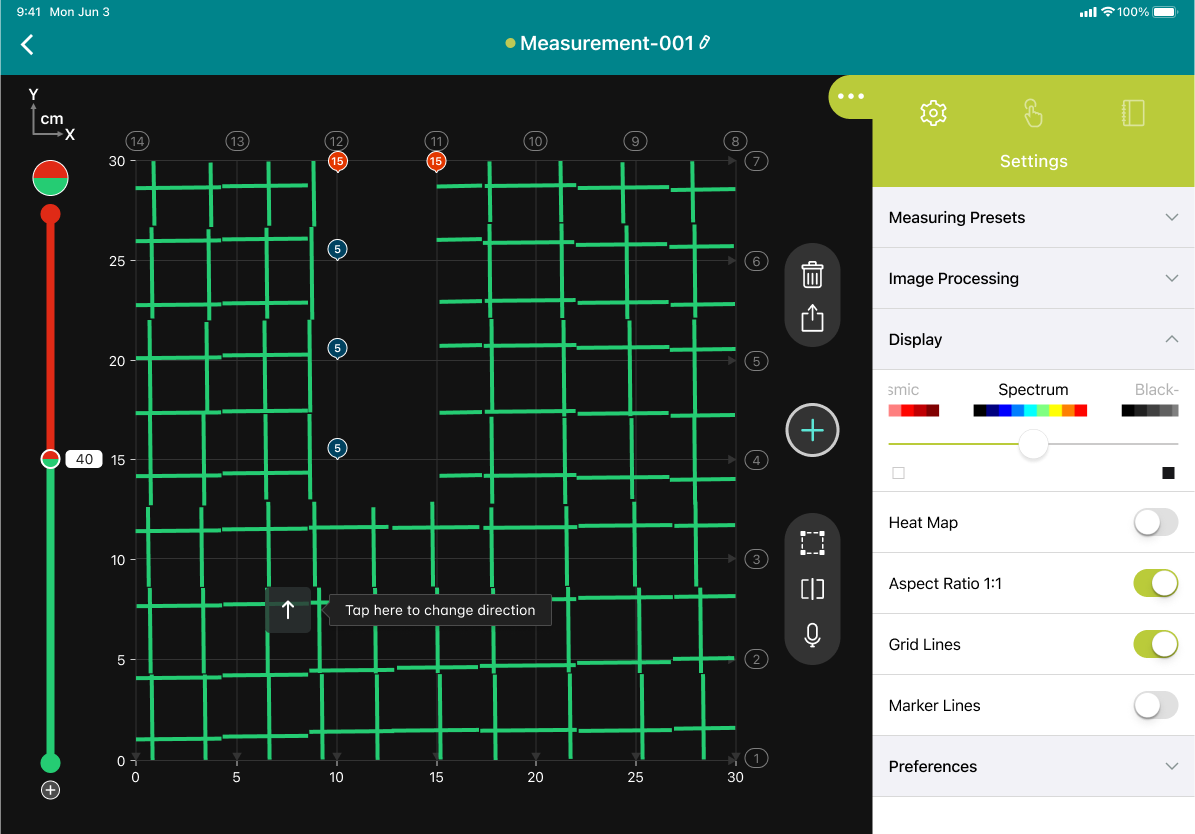

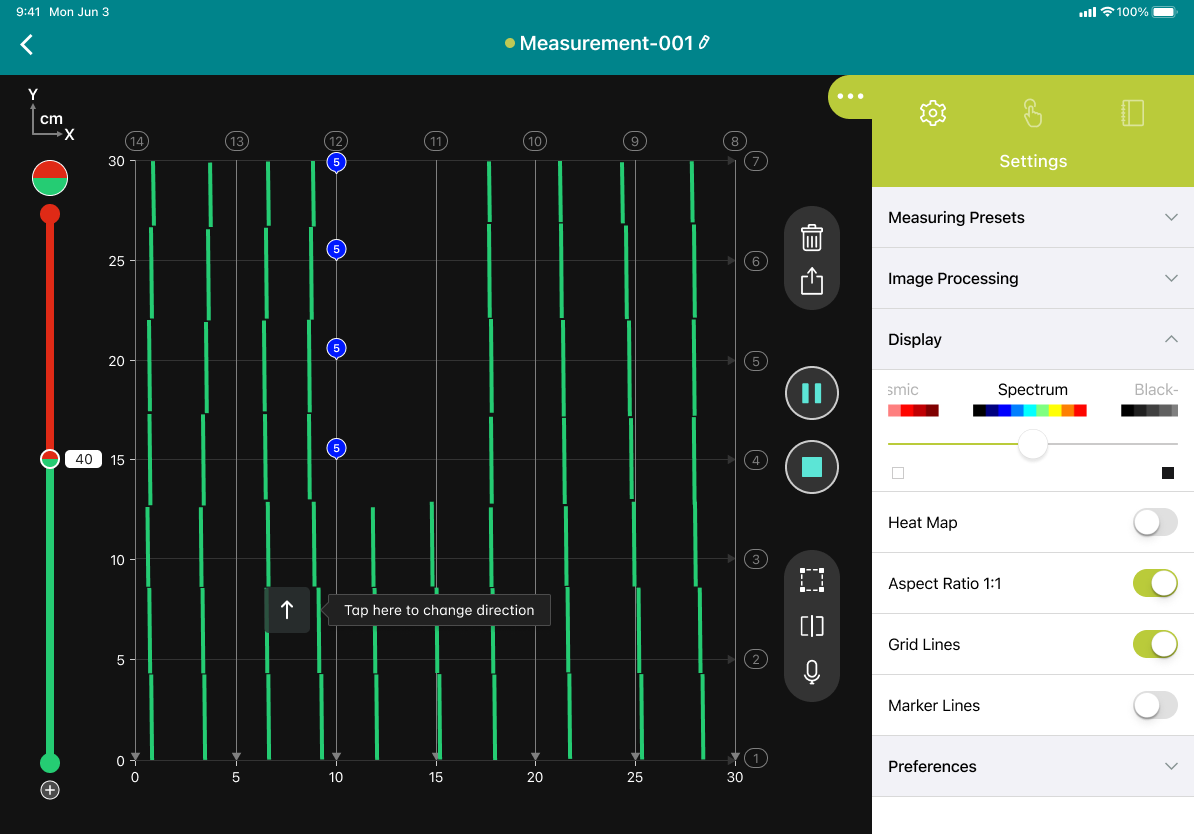

Ici, l’utilisateur a terminé les scans des axes X et Y, complétés par les valeurs de distance de saut
Si l’utilisateur a fait une erreur, il peut supprimer la distance de saut en maintenant enfoncé les marqueurs de saut
Challenges and reflections
This was a very niche and specific product that the average person probably not come across in their life.
Beyond doing in-depth research on the technical needs and boundaries we needed to work within, we had to have a lot of conversations and interviews with engineers, statistics experts, inspectors, developers and programmers. There was a lot of information to distill – through collaboration, communication and planning we were able to create useful and intuitive solutions well-received by our clientele.
Acquiring domain knowledge
Another challenge was the amount of domain knowledge needed to understand the needs of our users. It was necessary to display the various statistic values in a way that could be read and used for the reports. A lot of time was spent navigating a lot of new knowledge about statistics and the technology required for the device to work.
A love for the built environment
The Profometer PM8000 Pro is a highly important tool to the health of buildings and structures, as it uses eddy currents for rebar detection and diminishes the need to cut or drill walls for inspection. The integrity of, say historical buildings and the like, can be maintained during the inspection.
